Altium Designer: 自定义PCB外形

    自定义PCB外形有很多方法,一般比较复杂的外形可以在AutoCAD里绘制,然后导入到AD中;普通的PCB外形就可以直接在AD中绘制了,今天讲下直接在AD中自定义外形。

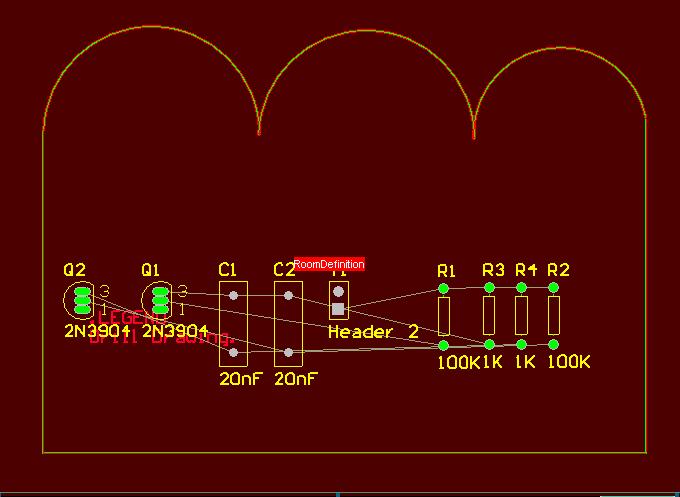

    1,使用工具Line绘制所需要的形状。

Altium Designer: 自定义PCB外形

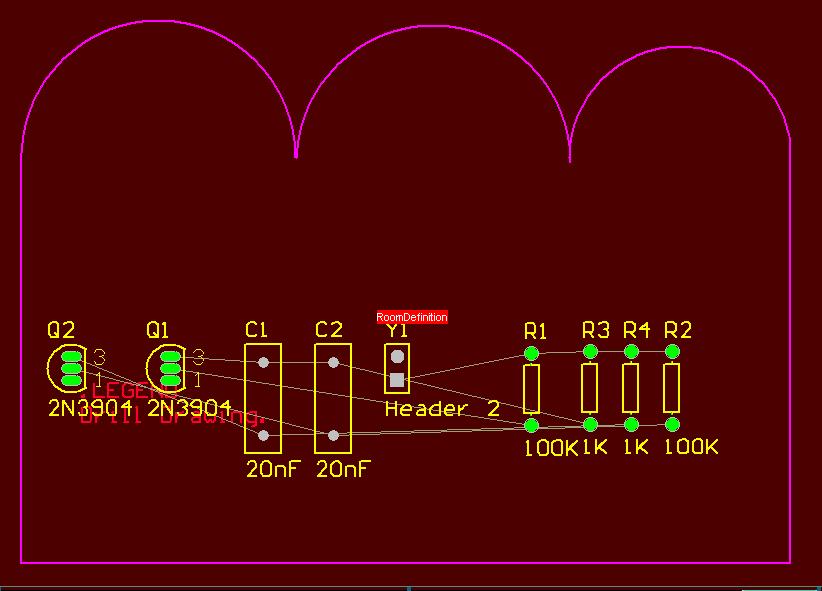

    2,默认情况下,绘制出来的曲线是top layer层,需要把它们改成keepout layer层。

Altium Designer: 自定义PCB外形

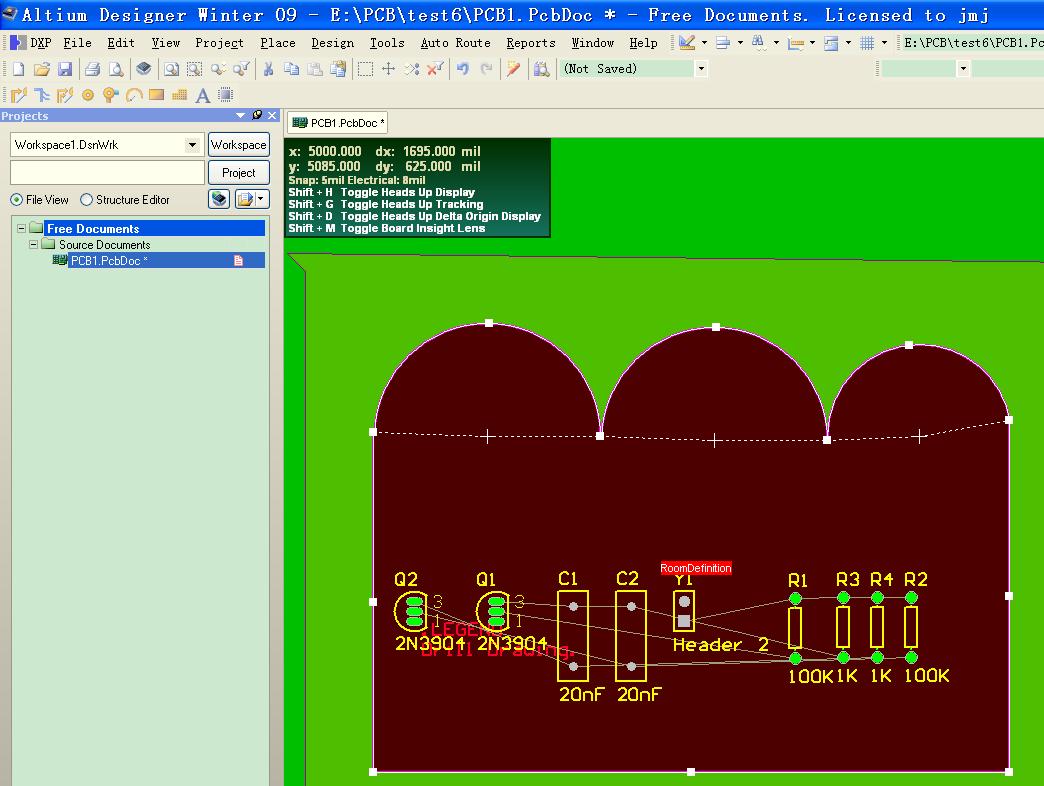

    3,实际上到这里已经可以了,生产的时候厂家会按照keepout layer层切开,但是为了让形状看起来更直接,可以继续执行。选择外形曲线,在工具栏中Design==>Board Shape==>Define from selected objects,即可生成自定义形状。

Altium Designer: 自定义PCB外形

Altium Designer: 自定义PCB外形
