Altium Designer: 绘制阿基米德螺旋线(脚本法)

        昨天使用AutoCAD绘制了阿米螺旋,CAD的好处是绘制的比较精细,可以细分很高,但是对不熟悉CAD的人来说,步骤比价繁琐,今天我们用脚本法来绘制阿米螺旋。

    1,新建一个PCB文件并打开。

    2,执行DXP/Run Script

    3,在“Select Item To Run”对话框中点击Brower按钮,在弹出的“Select project to open”选择打开脚本文件SpiralTrack.PrjScr(下载解压)。

    4,再选中Main,并点击OK按钮。同时鼠标这时候在PCB环境下变成十字光标。

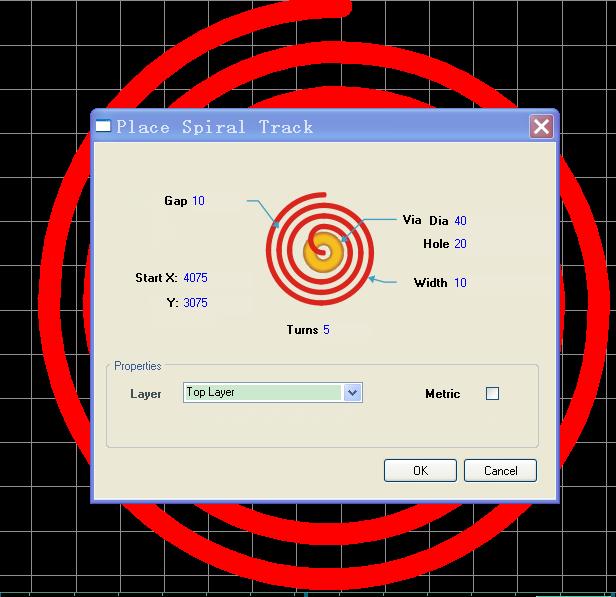

    5,单击鼠标左键,选择起始坐标,在弹出的螺旋线对话框中选择自己需要的参数。

        Gap为间距,Width为线宽,Via Dia为中间过孔外径,Hole为过孔内径,Start X Y为放置的坐标位置,Turns为螺旋线圈数,Layer为螺旋线所在的层设置,Metric为公制单位选择框,如果想使用公制单位,就勾选此框。

Altium Designer: 绘制阿基米德螺旋线(脚本法)
