Altium Designer: 批量修改丝印

    AD中的批量修改都是这个样子,今天拿丝印举例。

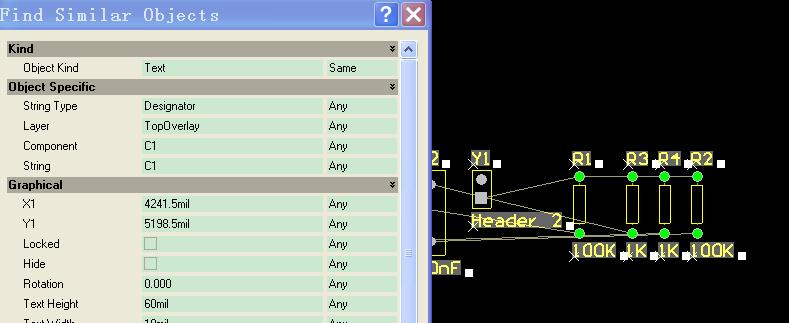

    1,选中一个丝印,比如元件名称,然后右键==>Find Similar Objects, 打开对话框。

Altium Designer: 批量修改丝印

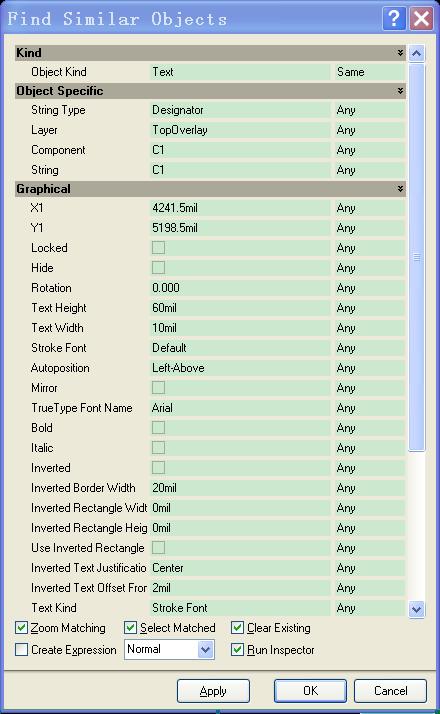

    2,点击Apply,可以看到丝印层全部被选中。

Altium Designer: 批量修改丝印

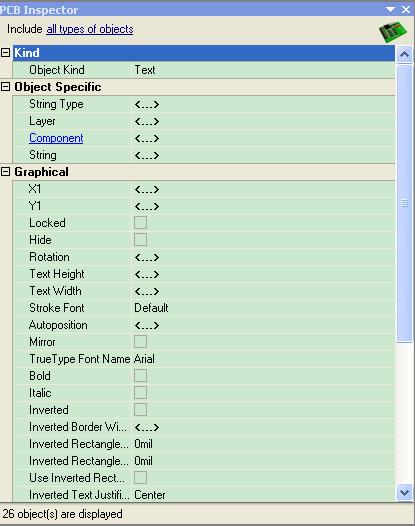

    3,点击OK,进入 PCB Inspector对话框,下面就是批量修改你想改的项目。

        比如我想改字高,选中Text Height栏后面的text,填入需要的值。注意,填写的时候使用删除键一个一个的删除,不能使用鼠标框选,不然会报错。

        填写完毕后,对旁边的空白或任意别的项目点击一下,使设置生效。

Altium Designer: 批量修改丝印
