由于电源比较紧张，不得不给芯片添加低功耗控制，仔细读了下文档，下面一一分析三种低功耗模式的选择问题。我用的芯片是 SAM4S16C，就以这个为例进行说明。选择依据主要是 IO 口状态保存、功耗、唤醒方式等。
一，Wait Mode (等待模式？)

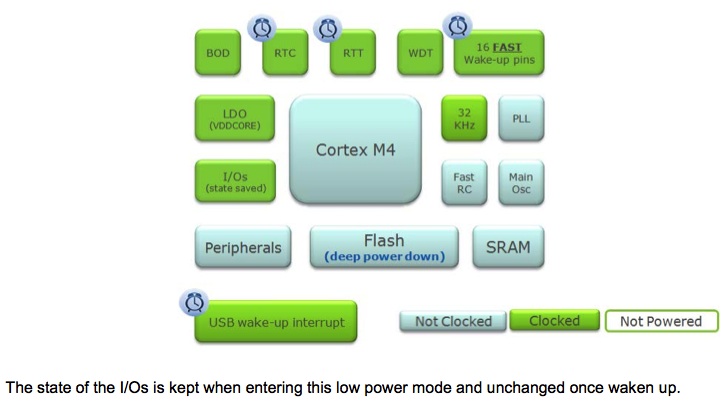

绿色表示有电，浅蓝表示掉电。从图中可以看到，在 Wait Mode下RTC、RTT都可以正常工作，但是时钟只剩 32Khz，其余的都被停掉了。可以用外部中断快速唤醒，也可以用内部时钟唤醒。注意 I/Os 的描述，状态保持！最下面一句话特别说明了，进入 Wait Mode 低功耗模式和唤醒时，IO 口的状态保持不变。Wait Mode下常温时的电流消耗大概是 30uA。
二，Sleep Mode(休眠模式？)

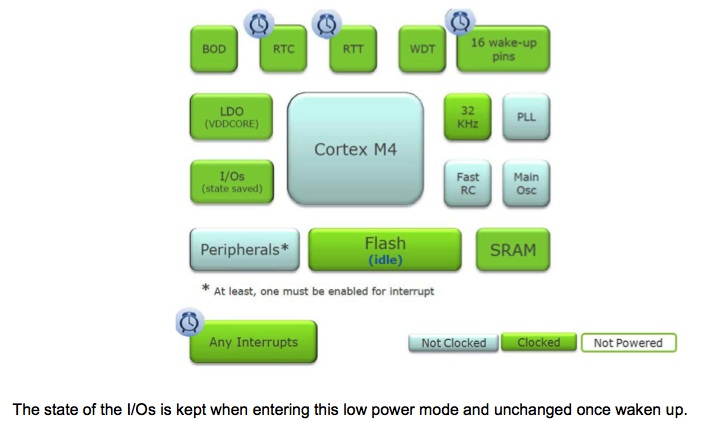

Sleep Mode下，只有时钟停掉了，内存都是有电的，所以中断什么的都能使用，IO口状态也保持，还能进行内核时钟设置（0.5-12MHz），唤醒时间依据设置值的不同而在微妙级到毫秒级变化。代价就是，低功耗模式功耗并不低，常温下电流大概是 0.1 mA/MHz，最小值是0.2mA。
三，Backup Mode(备份模式？)

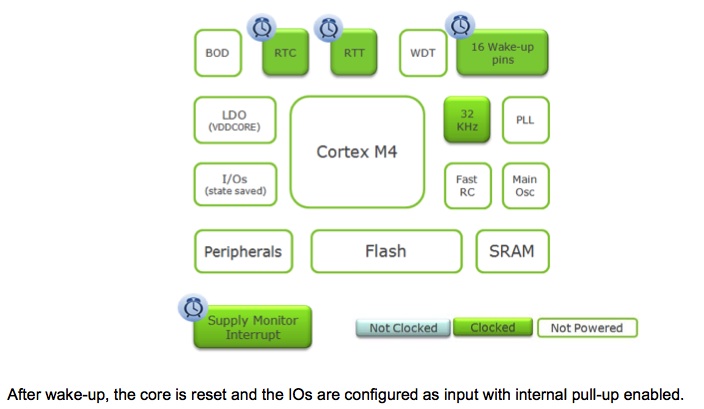

可以看到，Backup Mode能停的都停了，仅保留最小功能，这样唤醒时间就比较长，IO口的状态也不再保持，唤醒后内核重启，IO口内部上拉使能。Sleep Mode 常温下的功耗大概是 2uA，这极小了。然而由于我的板子外设比较多，都要保持状态，这个模式是不能用了。
